鍊條式網帶

鏈條式網帶是在一般網帶兩邊裝上鏈條以增加載重重量,另可加裝角鐵防止物料滑落。網帶和鍊條通過加裝圓棒來達到同步運轉。

幾乎所有形式的網帶,包含編織網均可以裝上鍊條。

裝設鍊條輸送網的選定方法:

  • 網帶式的選定:依據搬送物的種類、形狀、尺寸、重量而選定網帶型式、線徑、間距。
  • 鍊條、支撐的選定:依據搬送物的條件以及網帶的寬度、長度、速度、機械配置等而選定鏈條和支撐。

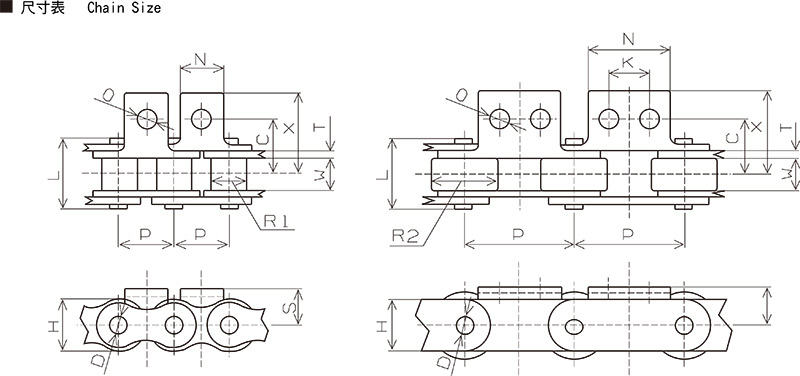

鏈條式輸送網帶的標示方式:

  • 扁鐵形式
    使用裝有附件的鏈條,在兩側的附件上面裝上平板。平板可以跟園條式一樣,穿進去螺旋內,或在平板上面擺放著網帶的形式。為了使網帶能位於鏈條中心,必須在耳片和平板之間插入墊片。
  • 角鐵形式
    鏈條中心寬度較寬的情況或因載荷太重,無法裝上支撐軌道的情況時,為了預防發生撓曲,才使用這種型式。用跟平板一樣的裝設方式來組立。
  • 圓管型式
    跟角鐵型式相同,但因要裝設在附件,須把圓管壓扁。如鏈條採用EP型式,可以跟元鋼棒一樣的方式組裝,且因重量輕而寬度方向的撓曲較難發生。

材質:SUS 304,SUS 316,SUS 310S,SUS 314

產品規格
金屬擴張網成品專區

鏈條式輸送網帶標示方式

特點
  • 因為用鏈輪來驅動鏈條,所以網帶不易蛇行。
  • 用調節網帶節距的方法,就可以把各種形式的鏈條裝上去。
  • 因為有鏈條和圓棒,所以可以拆邊與裝擋板。
